Daniel MARCET / Eric SOULA 1/1 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Fabrication d’une JP4

Daniel MARCET / Eric SOULA 2/2 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 3/3 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Mise en place sur le marbre

Daniel MARCET / Eric SOULA 4/4 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

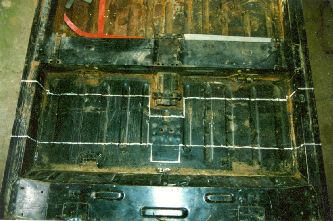

Daniel MARCET / Eric SOULA 5/5 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du chassis a) tracé de la découpe

Daniel MARCET / Eric SOULA 6/6 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 7/7 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 DECOUPE DU CHASSIS 1°) Tracé de la découpe Remarques: * penser à laisser un débordement de 15 mm sur la partie avant pour couvrir la partie arrière lors du rapprochement * la voiture est racourcie de 270 mm Matériel * rêgle de 1 200 mm * rêgle de 520 mm * équerre de 105 mm maxi * perceuse + forêt de 10 mm * scie * scie sauteuse * lime * serre-joints grands et petits * poste semi-auto MIG 2°) Après découpe Le plancher avant passe sous le plancher arrière pour garantir l’étanchéité AVANT 90 15 174 90 Avant Arrière 174 90 CHASSIS

Daniel MARCET / Eric SOULA 8/8 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 9/9 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du châssis b) perçage aux angles pour le passage de la scie sauteuse

Daniel MARCET / Eric SOULA 10/10 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 11/11 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du châssis c) découpe du plancher

Daniel MARCET / Eric SOULA 12/12 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 13/13 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 14/14 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 15/15 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du chassis c) découpe des longerons

Daniel MARCET / Eric SOULA 16/16 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 17/17 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 18/18 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 19/19 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du chassis d) rapprochement des deux parties

Daniel MARCET / Eric SOULA 20/20 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 21/21 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du chassis e) soudage des longerons

Daniel MARCET / Eric SOULA 22/22 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 23/23 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Découpe du chassis f) soudage du plancher

Daniel MARCET / Eric SOULA 24/24 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 25/25 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 26/26 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Assemblage des éléments de carrosserie Base de départ

Daniel MARCET / Eric SOULA 27/27 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

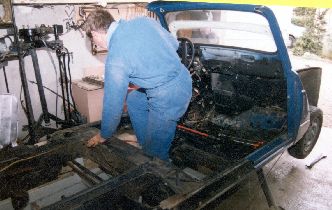

Daniel MARCET / Eric SOULA 28/28 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Assemblage des éléments de carrosserie Préparation et découpe du châssis

Daniel MARCET / Eric SOULA 29/29 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 30/30 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 31/31 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 32/32 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 33/33 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Assemblage des éléments de carrosserie Mise en place partie arrière

Daniel MARCET / Eric SOULA 34/34 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

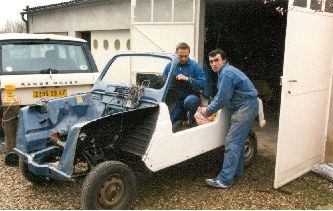

Daniel MARCET / Eric SOULA 35/35 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Assemblage des éléments de carrosserie Eléments de carrosserie

Daniel MARCET / Eric SOULA 36/36 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 37/37 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 38/38 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 39/39 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

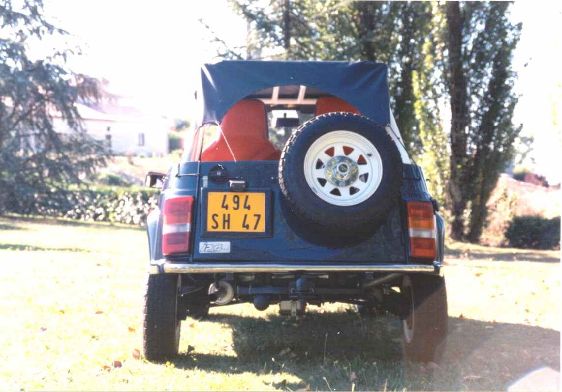

Daniel MARCET / Eric SOULA 40/40 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4 Résultat final « Y a de quoi être fier… » 1996

Daniel MARCET / Eric SOULA 41/41 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 42/42 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4

Daniel MARCET / Eric SOULA 43/43 1994 / 1995 Raccourcissement d’un chassis de Renault 4 Projet JP4
